根據客戶需求，該項目采用單工位布局，2臺激光焊接機器人及1臺車頂抓手搬運機器人，車頂抓手搬運機器人安裝在地面，規劃2車型。方案設計可達到3車型+30JPH生產能力，實現了高柔性、高節拍、高質量的“三高”要求。

項目設計方案如下圖所示：

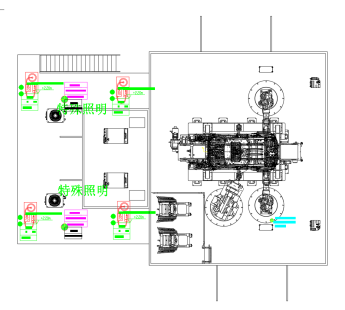

2D布局圖

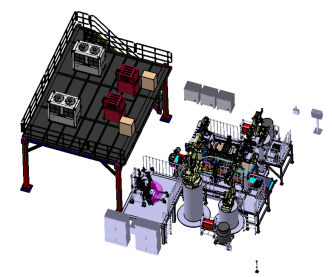

3D效果圖

項目詳細信息如下：

? 單工位30JPH+3車型柔性生產，節拍CT=102s；

? 該工位目前規劃3車型，可通過改造-在搬運機器人對側新增一臺機器人實現6車型規劃，實現高柔性，高節拍，高質量生產要求；

? 改造后的產線，通過對工藝設備和焊接參數的優化，相比原有生產線提高了車身的焊接質量；

? 激光釬焊系統采用世界先進主流工藝設備配置，可實現高品質焊接質量要求；

? 工位采用同高科技自主研發的雙層鋁合金的防護系統，并通過德國TUV安全檢測及認證；

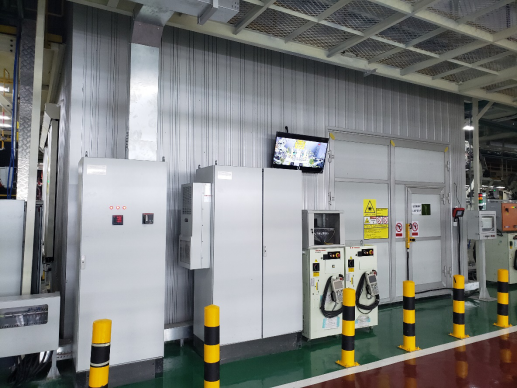

工位外部布局

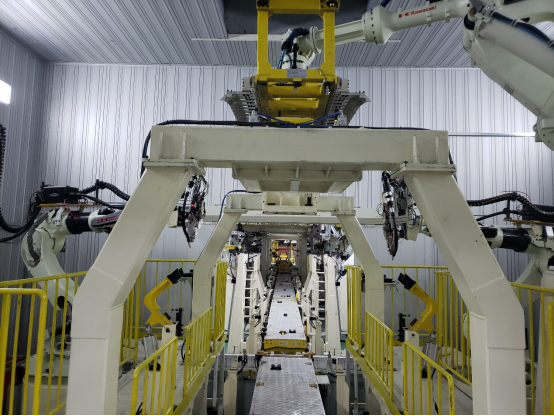

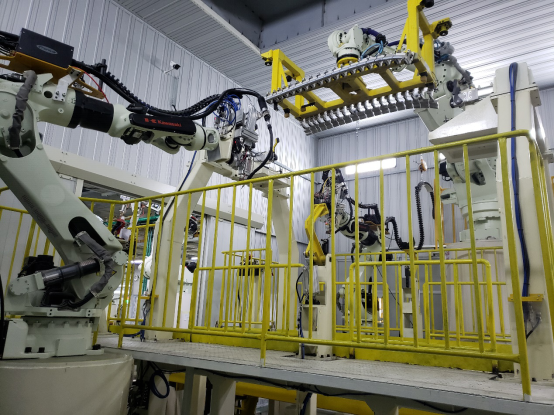

工位內部布局

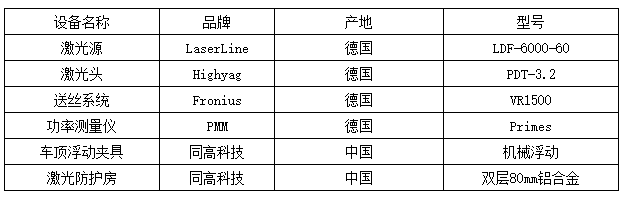

項目激光釬焊系統設備配置如下：

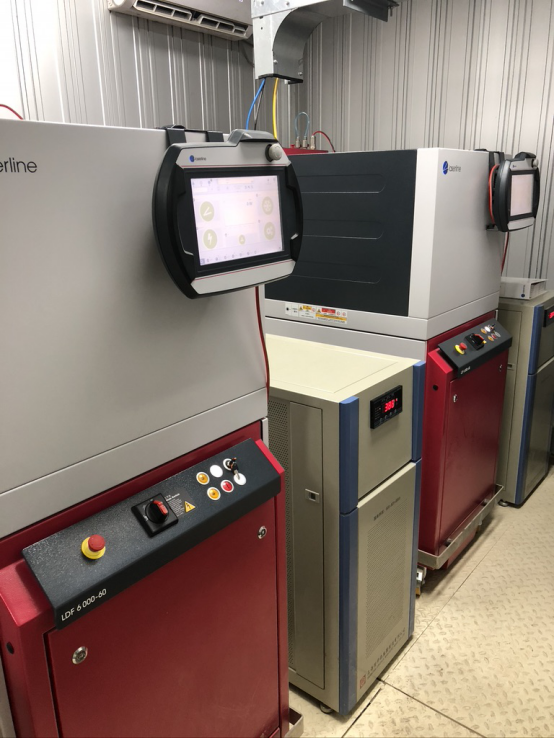

激光源房
